マシンと水道との接続方法

スマートマルチクッカーには浄水機能があります。水道から供給されたお水を三段階のフィルターで浄水し、常温・給湯して調理にも使います。水道水は蛇口からではなく、水道管から分岐してPEホースでマシンとつなぎます。
ここでは水道分岐の方法についてご案内していきます。

❶水道の元栓・止水栓を閉めます。

作業前に必ず水道の元栓・止水栓を締めて通水を止めてください。

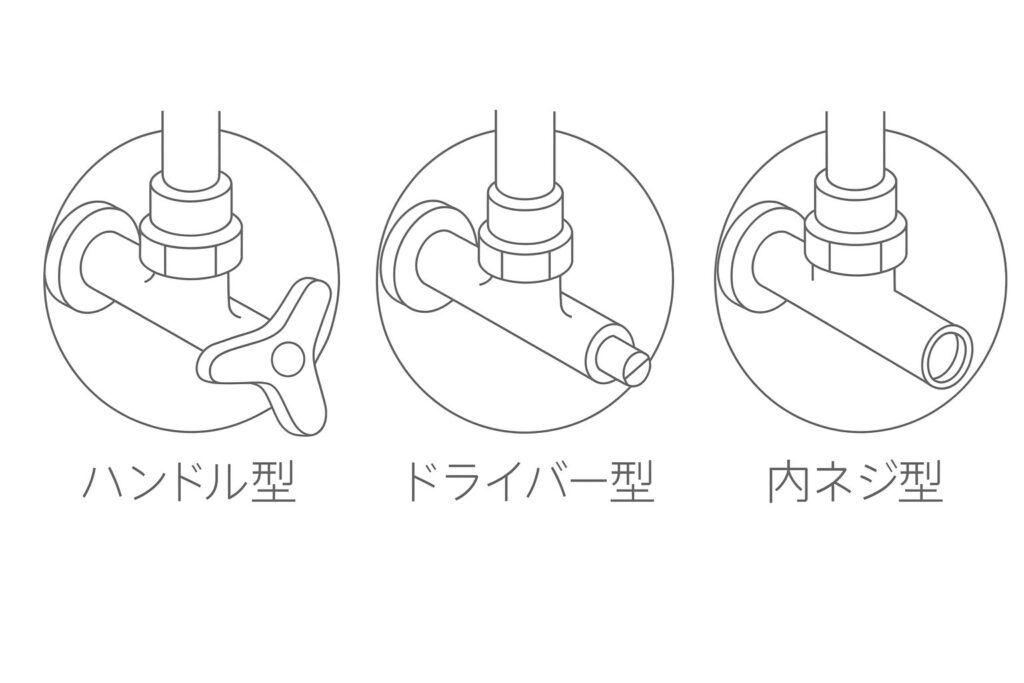

※止水のタイプをご確認下さい

●ハンドルタイプ: 蛇口のような形状のハンドルを、時計回りに回して「止まる」まで閉めます。
●ドライバー・内ねじタイプ: 溝にマイナスドライバーを差し込み、時計回りに回して「止まる」まで閉めます。

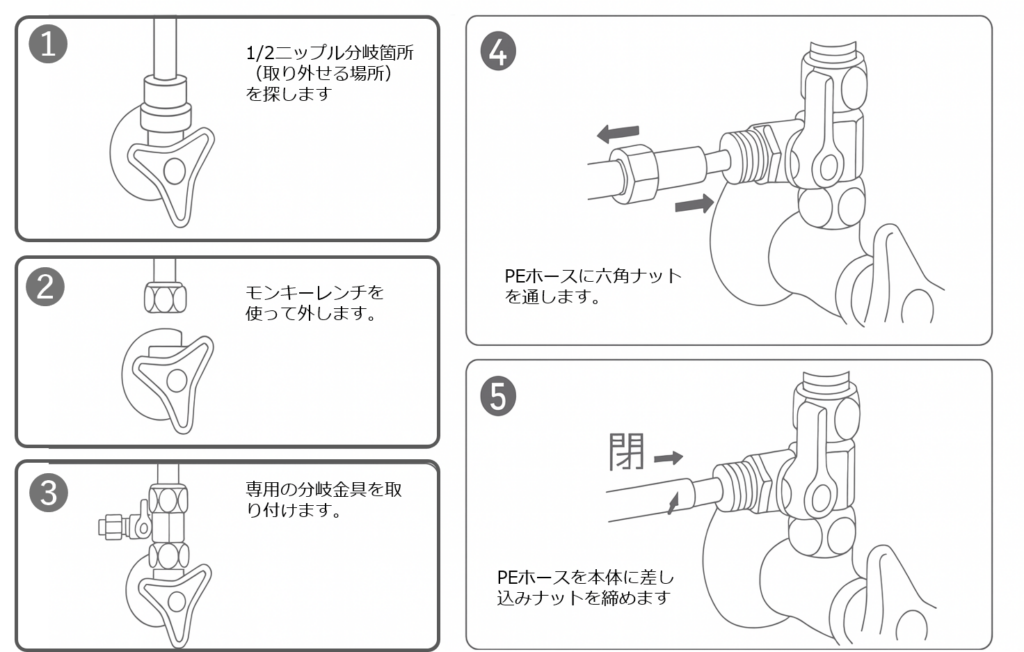

❷分岐バルブを取付けます。

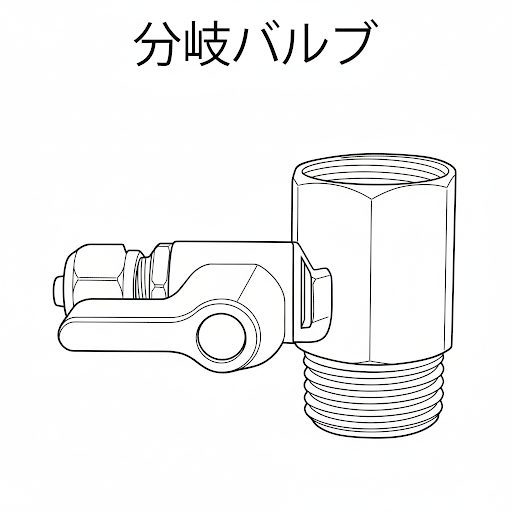

商品に同梱されている部品「分岐バルブ」をご用意してください。

水道（給水）管の取付可能場所（接続部分）を確認します。

止水をしても配管を外した際には水道管内のに残った水が出てくることがありますのでご注意下さい。

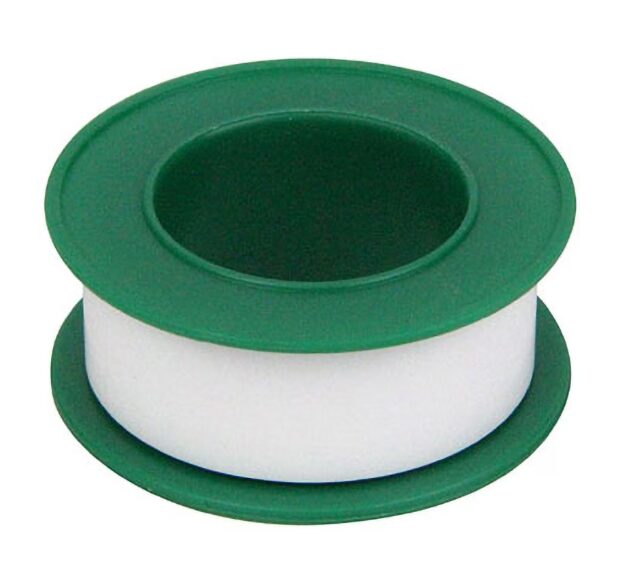

❸漏水防止のシールテープ推奨

分岐バルブと水道管の接続部分にシールテープを巻くことで水漏れのリスクを減らせます。

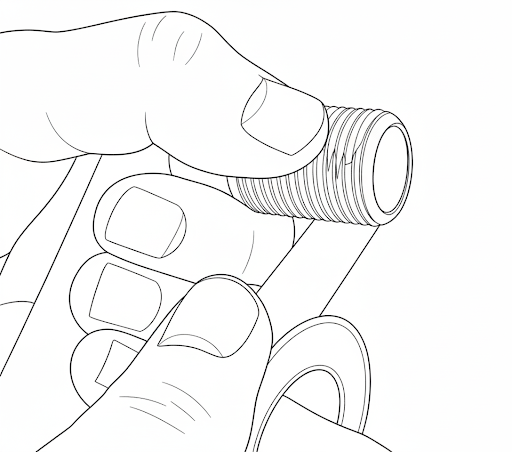

【シールテープの正しい巻き方】
・時計回りにシールテープを巻く。
・ネジ山に沿ってシールテープを馴染ませる。

❹水漏れの確認

－分岐バルブ側の止水弁が閉じていることを確認します。
－元栓・止水栓を開いて分岐バルブ接続部に水漏れがないか確認します。
　※漏れていたら再度元栓を締めて、ジョイントを締めなおして下さい。

❺PEホースの接続

－PEホースに金具の六角ねじを通し、分岐バルブの開閉弁側にPEホースを差し込みます。
　※ホースが固くなっている場合には少し温めると挿入しやすくなります。
－PEホースを挿入後、六角ねじを分岐バルブ側に締めて下さい。
　※ホースの差し込みが十分か、ねじれや折れ曲がりがないか確認してください。

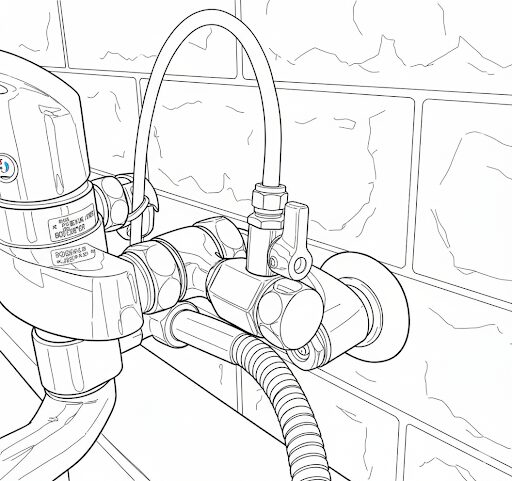

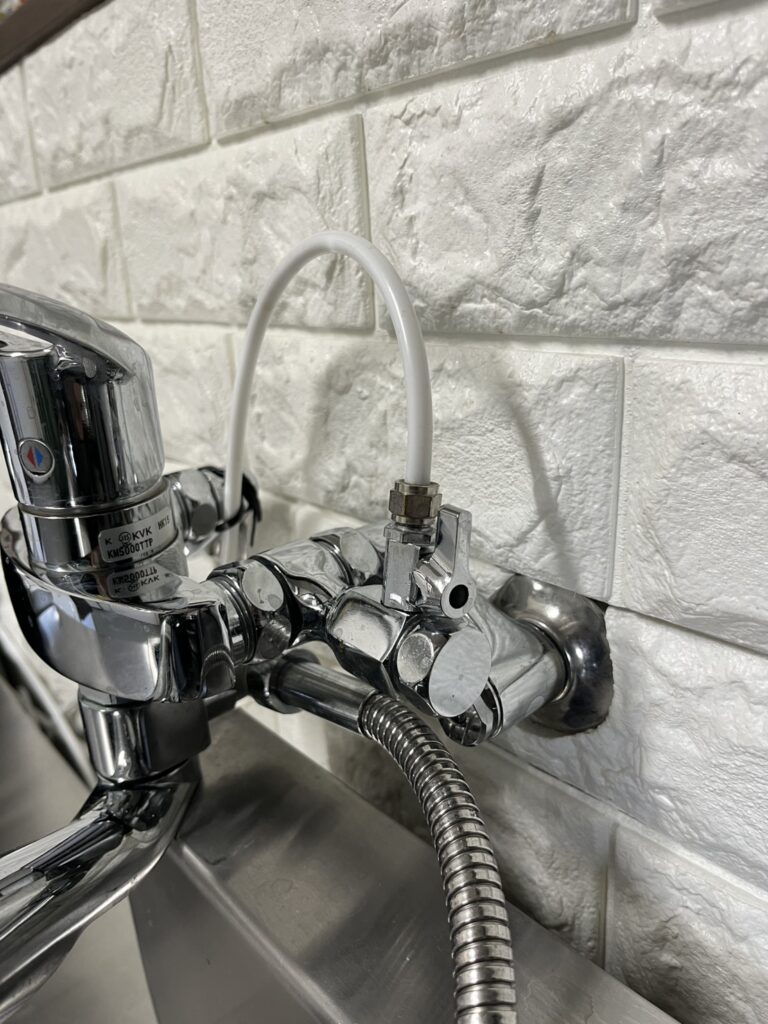

↑↑↑水道蛇口側面に設置した例です。
どこで分岐すれば良いか分からない場合には写真をお送り頂けましたら確認させて頂きますので、お問い合わせください。　

❻分岐バルブの開閉弁を開きます。

分岐バルブの分岐をOPENにします。

分岐バルブ接続部分から水が漏れていないか？確認します。
これで接続作業は完了です。

マシン設定の「次のステップ」へ

配水管との接続が完了したら、次はスマートマルチクッカーの初期設定に進みます。
マシンの基本機能を確認し最適な動作環境を整えていきましょう。

水道分岐バルブとPEホース3ｍは本体購入時同梱されています。追加で必要な際にのみご購入下さい。
